从青铜器到SMT产业：X-ray技术串联古今的精密传承

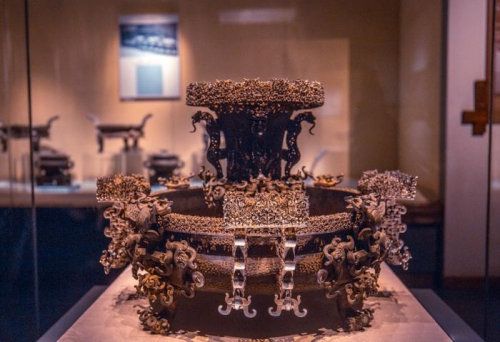

在湖北省博物馆的聚光灯下,曾侯乙尊盘的透空附饰如凝固的云雾,无数蟠虺交织成的龙纹脉络里,藏着古代工匠的造物智慧。这件镇馆之宝的铸接谜题曾长期困扰着考古学界,直到X-ray技术的介入,才让隐藏的工艺细节重见天日:两千四百多年前,工匠先将铜水铸造成精美附件,再通过焊接、铸接和锁扣,打造出至今难以复刻的青铜器巅峰之作——这种“以微见精”的工艺,不仅是古代造物的巅峰,更与现代SMT(表面贴装技术)产业对“微观精度”的追求形成跨越时空的呼应。彼时工匠把控铜榫衔接的毫厘之差,如今SMT生产实现电子元件微米级的精准贴装。而连接两者的,正是能“穿透表象、洞察本质”的X-ray技术。

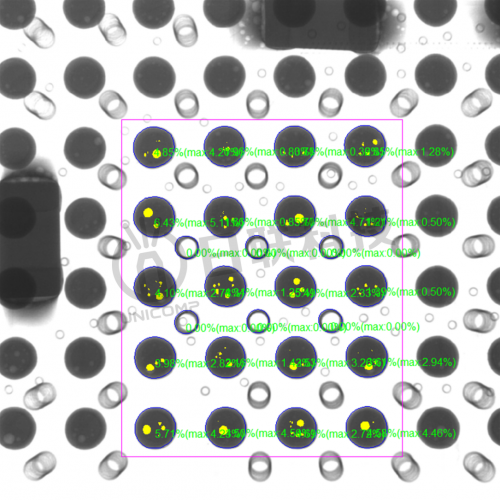

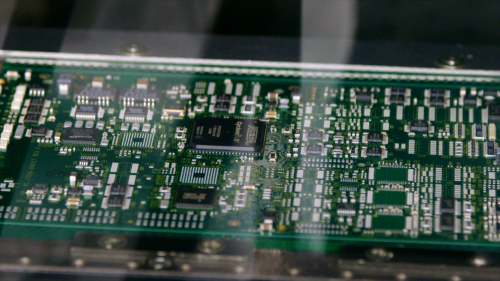

随着电子设备向轻量化、高密度发展,SMT工艺已进入微米级精度时代。例如0201封装元件仅0.6mm×0.3mm,焊点空洞率需低于15%,贴装偏移量控制在±25μm内。这些肉眼不可见的细节,直接决定产品可靠性。《智能检测装备产业发展行动计划(2023-2025年)》中提到,高端制造亟需能“破解内部缺陷识别难题”的技术手段,X-ray在SMT领域的应用,正是这一需求的典型落地。SMT产业的核心是将微型电子元件精准“编织”成电路网络,正如古代工匠用铜焊、铅锡焊打造青铜器,现代SMT则以锡膏为媒,将元件固定在PCB板上,两者都需在极小空间内实现结构稳定与功能完整。而传统检测方式往往专注于表面问题,在SMT领域早已力不从心。

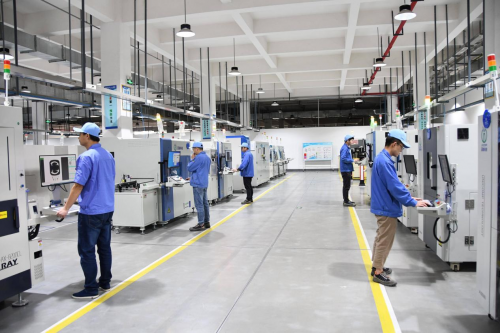

日联科技深耕工业X-ray领域十余年,将“无损透视”能力深度融入SMT全流程。其自主研发的微焦点X-ray设备,最小焦点尺寸可达微米级,能清晰呈现锡膏印刷的厚度波动、回流焊后的焊点形态,甚至多层板内部的导通孔填充状态。针对高密度PCB板的焊接缺陷,设备通过分层断层扫描技术,逐层还原内部结构,让每一个微观瑕疵无所遁形。

在AI人工智能的加持下,X-ray技术的价值更显突出。日联科技X-ray设备搭载的AI缺陷识别系统,经海量焊点数据训练后,可自动识别虚焊、气泡等17类缺陷。这如同为SMT生产配备了“数字质检员”,既延续了传统工匠对细节的极致追求,又实现了工业化生产的效率与稳定。

从曾侯乙尊盘到SMT焊盘,人类对精密制造的探索从未停歇。作为国家级专精特新“小巨人”企业,日联科技以X-ray技术为桥,让传统工艺中的“精准基因”在现代工业中焕发新生。在5G通信模组、可穿戴设备等高端制造领域,日联科技正以“无损洞察”之力,助力SMT产业突破精度瓶颈,让每一块PCB板都成为承载现代科技的“电子青铜器”,在毫厘之间书写精密制造的新时代篇章。
